精密スピンドルアライメントシステム

L-702シリーズ

L-702シリーズ

システム概要

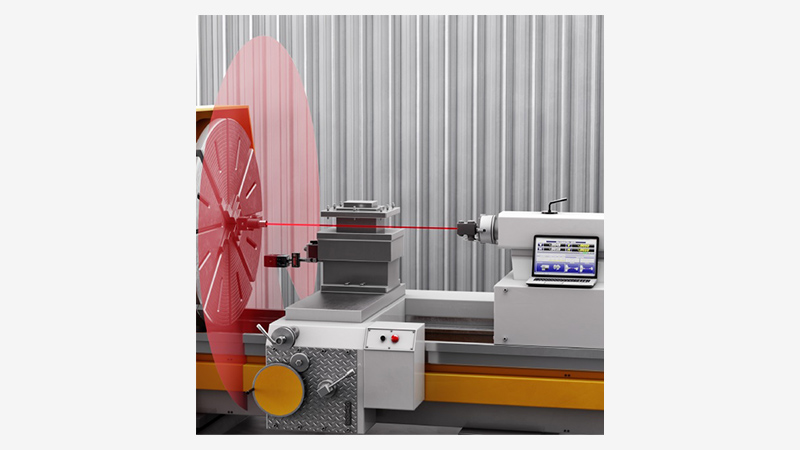

L-702/L-702SP 4軸スピンドルアライメントシステムは、旋盤やターニングセンタ等のスピンドルアライメントを高精度かつ迅速に行うことができるスピンドルアライメント用ツールです。大きな旋盤でさえセットアップを変更せずに素早く簡単にアライメントができますので、従来の重くて扱いにくいアライメント用テストバーはもはや必要ありません。HLI社のスピンドルアライメントシステムは、20年以上に渡り、ツールのコストとスクラップ率を削減することによる企業の生産性及び収益性の向上及び役立っております。

主な特徴

  1. L-702 / L-702SPレーザーでは30m先までレーザー照射可能。
  2. L-702SPでは、直角度を測定する垂直走査面を有する。
  3. 高精度なT-261Aターゲット(中心分解能︓0.00025mm, 角度分解能︓0.0008 mm/m)
  4. 4軸のライブ測定データ(水平/垂直方向の角度と中心位置) が表示可能。
  5. レーザーは満充電で最大8時間動作可能。

適用事例

旋盤
ターニングセンタ
円筒(外径/内径)研削盤
複合加工機械
回転テーブル機械
搬送ライン機械

主な仕様

【L-702SP スキャン平面付きスピンドルレーザーの仕様】

取付部の軸径(mm) 12.687(カスタマイズ可能)
重量(g) 510
サイズ(mm) 148.6×78.5×66.0
レーザー出力 クラスⅡ, <0.9mW
測定範囲 15m以下(但し、30mまで測定は可能)
調整分解能 0.008㎜/M
ビーム調整範囲(度) ±2.0
ビーム径(mm) 6
レーザー平面精度 0.5秒角(0.0025nn/m)
供給電源 3.4V リチウムイオン充電池

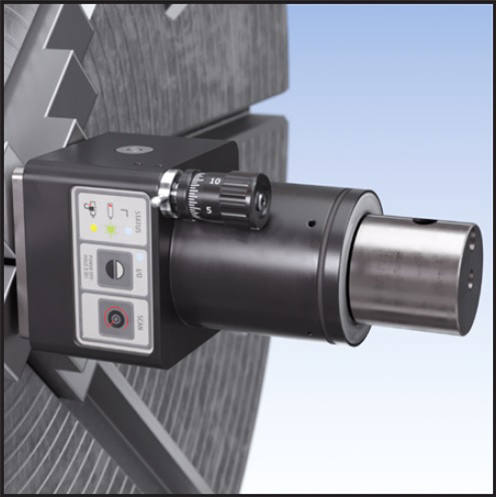

製品画像 L-702SP スキャン平面付きスピンドルレーザー

【T-261A 4軸スピンドルターゲットの仕様】

取付部の軸径(mm) 12.687(カスタマイズ可能)
重量(g) 400
ケーブル長(m) 3
ターゲットの同心度 取付軸に対して±0.013㎜※1
測定範囲 中心誤差:±2mm以内角度誤差:±0.5°以内
精度 表示値の2%※2

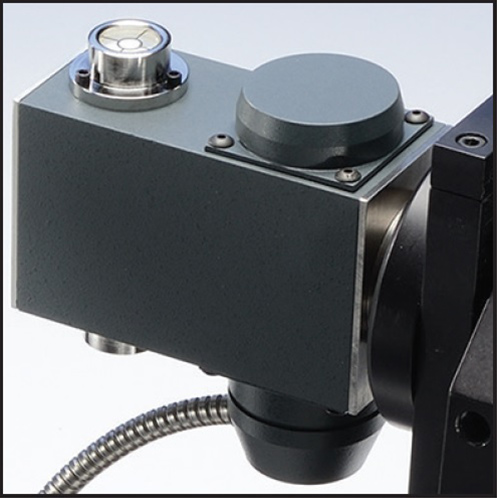

製品画像 T-261A 4軸スピンドルターゲット

※1:この誤差はLathe9 ソフトウェアー内のNORMIN手順により取り除くことが可能
※2:中心から±1㎜の範囲内
