製品情報
精密ボアアライメントシステム
L-705/706シリーズ

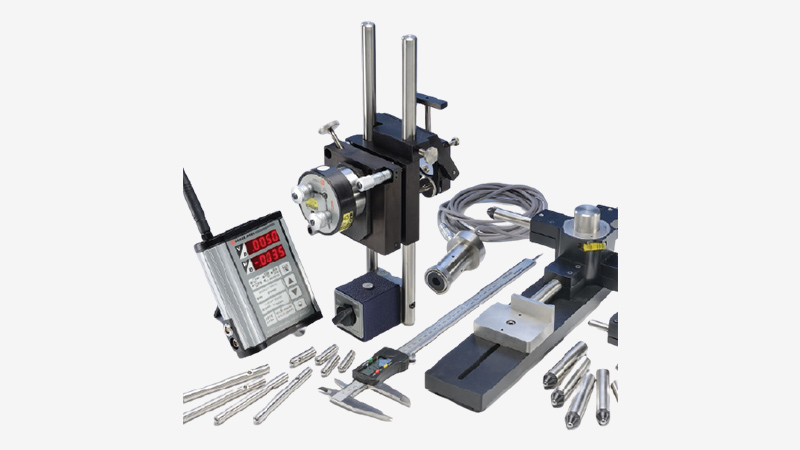

システム概要
L-706ボアアライメントシステムは、発電業界から航空、造船、プラスチック製造業界など幅広い業界におけるボアアライメントや真直度の測定に用いることが出来る画期的な測定システムです。L-706を使用すると、ボアの位置合わせが迅速かつ簡単に行うことが可能で、従来の光学式ボアスコープ又はワイヤーよりも最大3倍早く作業を行えます。位置合わせ作業時には、リアルタイムにデータが表示される為、ボアの位置ずれを素早く許容値内に調整することが可能です。
主な特徴
- L-706レーザーの動作範囲は30.5m。
- 標準的なセットアップ時間は約15分。 数秒で各ボアを測定します。
- 自動調心アダプターは狭いスペースに簡単に挿入でき、スイープは必要ありません。
- 直径95mm~1mまでのボアに対応
- オプションの小口径ターゲットにより、直径17.5mmの小さい穴(ボア)までが調整できます。
- 調節可能な脚が幅広い範囲のボアに適合
- 脚セットゲージによりアダプター0.005mmの精度で調心されます。
- ボアが調整される度に、読み取り値がリアルタイムで更新されます。
- オプションのBore9ソフトウェアは、セットアップを支援し、ボアデータを記録し、結果が分析可能です。
主な仕様
【L-706レーザーの仕様】
重量 | 0.5kg |
---|---|
電源 | 9Vバッテリーパック/ACアダプター電源 |
同心度 | レーザー開口部の同心度は0.005㎜以下 |
角度調整刻み | 0.0083mm/m |
角度調整幅 | ±1.04mm/M |
動作距離 | 33.3m |
レーザータイプ | ClassⅡ |

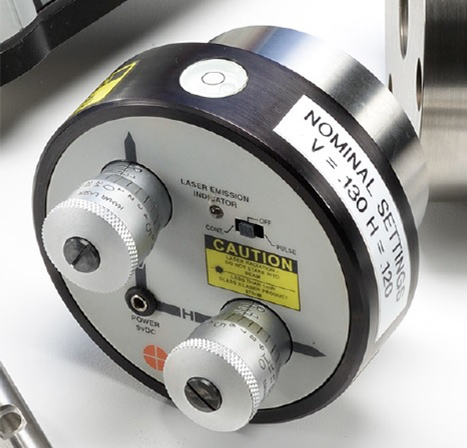

製品画像 | L-706レーザー |
【A-512ターゲット及び各種ボアアダプター仕様】
取付部外径 | 31.745 mm |
---|---|
同心度 | 0.008 mm以内 |
材質 | 303SS |
A-514A 小穴用アダプター |
ボアの径が95mmから172 mmまで対応可 |
A-514B 中穴用アダプター |
ボアの径が165mmから445 mmまで対応可 |
A-514C 大穴用アダプター |
ボアの径が431.8 mmから1mまで対応可 |

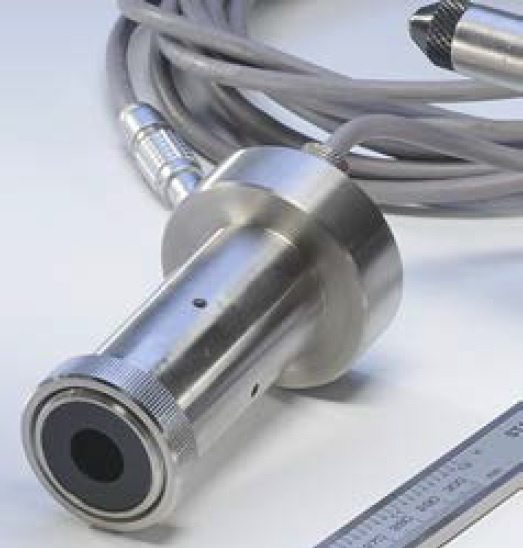

製品画像 | A-512ターゲット |

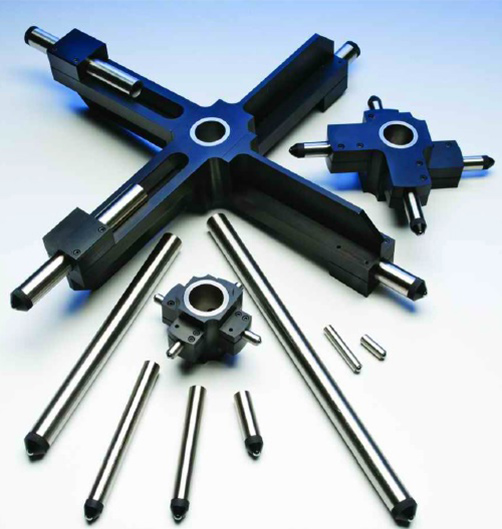

製品画像 | A-514A,B,Cボアアダプター |
