製品情報
3次元フォトグラメトリシステム

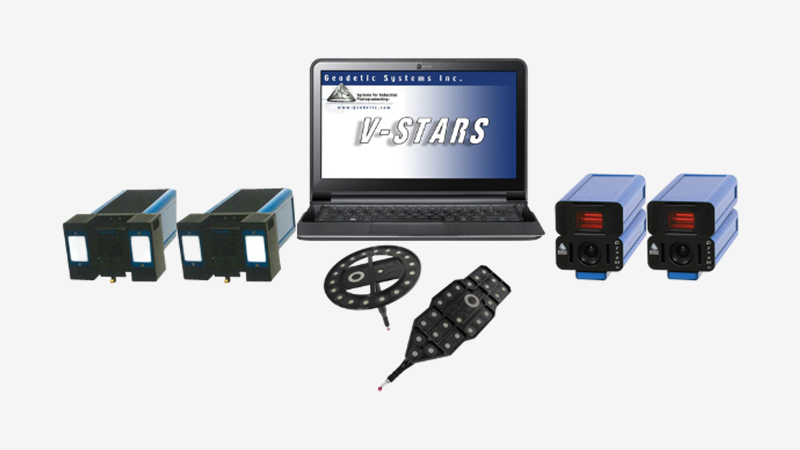

V-STARS/D システム
システム概要
GSI社製オリジナルデジタルカメラ “DynaMo D12カメラ” または “DynaMo D5カメラ” による高精度3次元測定システムです。
２台以上のDynaMoカメラを設置して測定するマルチシステムは、1ショットで多点数の同時測定や変位測定ができるほか、ハンドヘルドプローブを使うことでターゲットレス測定が可能です。一般のステレオカメラと異なり、カメラ位置を固定する必要はないので測定中の振動や測定範囲に影響を受けません。また、システムはコンパクト設計となっており、セットアップにも手間がかかりません。
主な特徴
- 高精度
D12Mシステム：10μm＋10μm／M （4mサイズの対象物で50μm）
D5Mシステム：14μm＋14μm／M（4mサイズの対象物で70μm） - 迅速
ウォームアップ時間を必要とせず、直ちに測定作業を行えます。 - ポータブル
コンパクトに収納でき、測定場所への移動も楽に行えます。
主な仕様
| DynaMo D12カメラ | |
|---|---|
| 三次元測定精度（※マルチシステム方式） | 10μm＋10μm/M |
| センサー | 1200万画素 |
| 撮影画角（H×V） | 72°×58° |
| シャッター | 電子式シャッター |
| インターフェイス | 電源通信ケーブル、または、ワイヤレスモジュール（DynaLink） |
| サイズ（L×W×H） | 183×119×78mm 1.35Kg |
| DynaMo D5カメラ | |
|---|---|
| 三次元測定精度（※マルチシステム方式） | 14μm＋14μm/M |
| センサー | 500万画素 |
| 撮影画角（H×V） | 58°×50° |
| シャッター | 電子式シャッター |
| インターフェイス | 電源通信ケーブル、または、ワイヤレスモジュール（DynaLink） |
| サイズ（L×W×H） | 173×81×95mm 1.25Kg |
