3次元フォトグラメトリシステム
V-STARS/INCA4 システム

システム概要
V-STARS/INCA4は、工業計測業界で長年に亘り数多くの実績を積んできたGeodetic Systems社による高精度3次元フォトグラメトリシステムです。

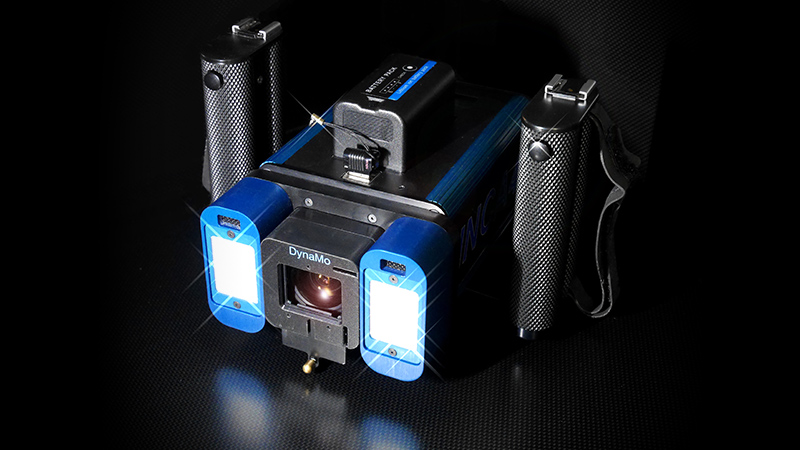

本システムの肝となるカメラであるINCA4は、操作性、画像転送速度、ターゲット認識率など非常に優れた機能を実現化しており、写真計測に不慣れな方でも簡単に高精度測定を行うことができます。
ターゲットポイントを撮影した画像は瞬時に解析ソフトに取り込まれ、測定ターゲットを的確に検出し、3次元座標値を高精度で算出します。
V-STARSシステムは、光学式測定機の検査に関するガイドライン(VDI/VDE 2634)に基づき、十分なテストが行われ、性能確証が得られています。
主な特徴
- 高精度
5mサイズの対象物で27µmの高精度でターゲットの位置座標を測定できます。 - 迅速・高機能
高速シャッタースピードでどんな環境下(屋内外問わず)でも測定が可能。複雑なセットアップは必要ありません。 - ポータブル
システムはコンパクト設計であり、測定場所への移動も楽に行えます。
主な仕様
三次元測定精度 | シングルカメラ方式:4.5μm+4.5μm/Mマルチカメラ方式:9μm+9μm/M |
---|---|
センサー | 約1260万画素 CMOSセンサー |
撮影画角(H×V) | 72°×58° |
シャッター | 電子式シャッター(最速スピード50μs以下) |
インターフェイス | ワイヤレス(GigaBit Ethernet)またはUSBメモリ |
サイズ(L×W×H) | 約200×110×180mm 約2Kg |
