3次元フォトグラメトリシステム
V-STARS/Nシリーズ

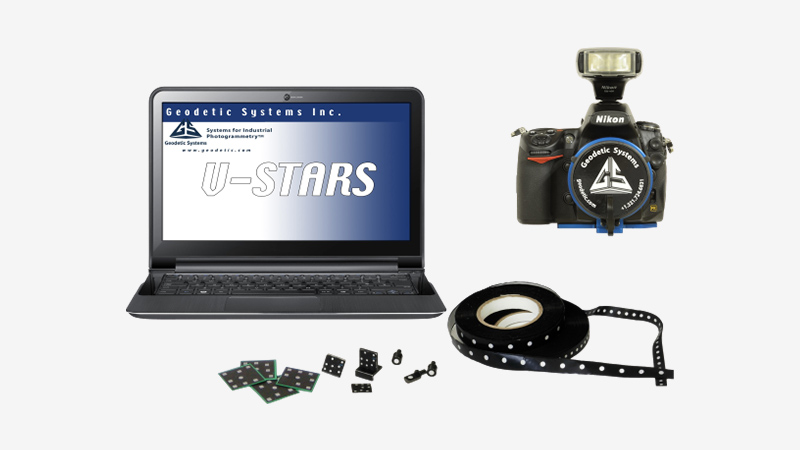

システム概要
V-STARS／Nシリーズは、測定箇所に取り付けたターゲットポイントを専用のデジタルカメラで撮影することで、各ポイントの三次元座標値を迅速、且つ高精度にアウトプットするカメラ式高精度三次元測定システムです。GSI社の高度技術によってプロ用のデジタルカメラが高精度測定のための工業計測カメラに改良されています。難しい設定など必要としませんので、カメラに精通されていない方でも簡単に操作していただけます。
主な特徴
ご要求の精度に応じた3種類のモデルをご用意しております。
- V-STARS/N – プラチナ： 5μm＋5μm/M （4mサイズの対象物で25μm）
- V-STARS/N – ゴールド： 7μm＋7μm/M （4mサイズの対象物で35μm）
- V-STARS/N – シルバー： 10μm＋10μm/M （4mサイズの対象物で50μm）
主な仕様
| 三次元測定精度 | 10μm＋10μm/M （※シルバーシステムの場合） |
|---|---|
| センサー | 約1200万画素以上 |
| 撮影画角（H×V） | 66°×45°以上 |
| シャッター | 電子式シャッター（最速スピード50μs以下） |
| インターフェイス | ワイヤレス、またはメモリカード |
| サイズ（L×W×H） | 約200×110×180 約2Kg |
