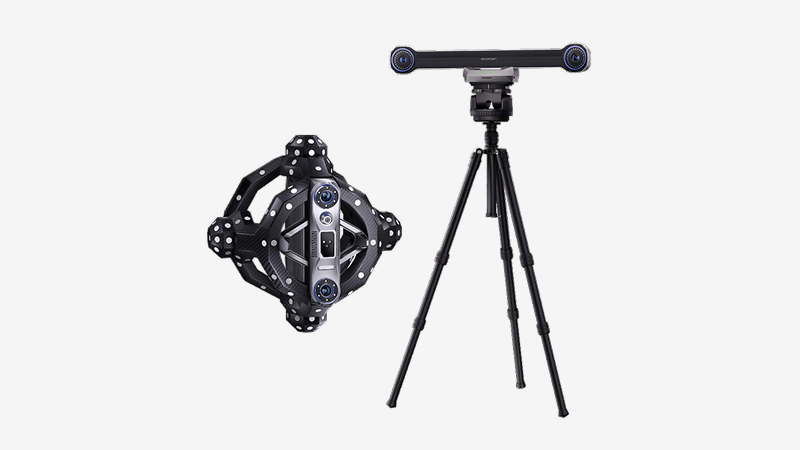

Revopoint Trackit

システム概要

Revopoint Trackitは、産業用途に開発された高精度レーザスキャナでありながら、従来にない低価格を実現したシステムです。スキャナの位置を光学トラッキングセンサで把握するため、測定物にマーカーを貼り付ける必要はありません。
光沢や黒色素材も苦にせず、30本のレーザクロスラインモードでは広範囲を高速に、シングルラインモードでは溝や深穴をより正確に測定することができます。

主な特徴

トップクラスの高精度と圧倒的な低価格を実現した3Dスキャナ
青色レーザ光で光沢も黒色も苦にしない
トラッカーでスキャナの位置をリアルタイムで追尾するため測定マーカーが不要
スキャナ用ソフトウェアはフリーでダウンロード可能

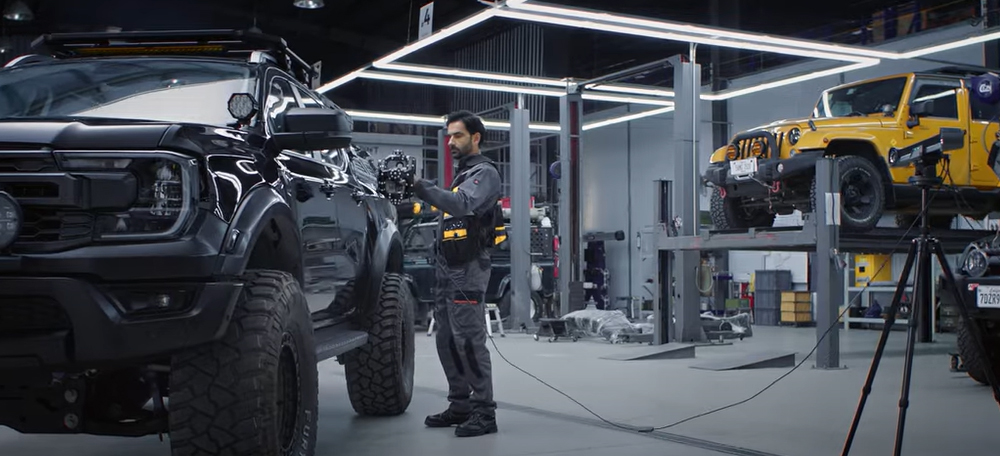

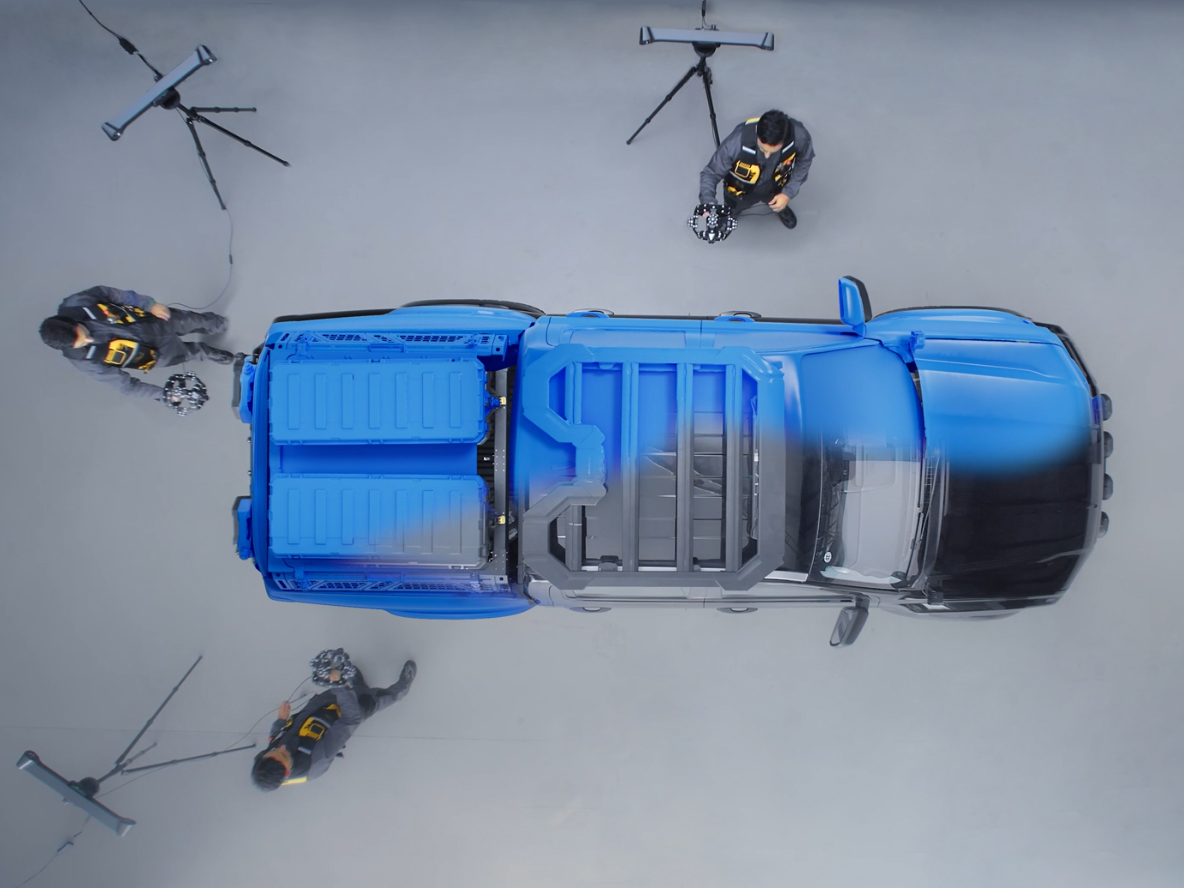

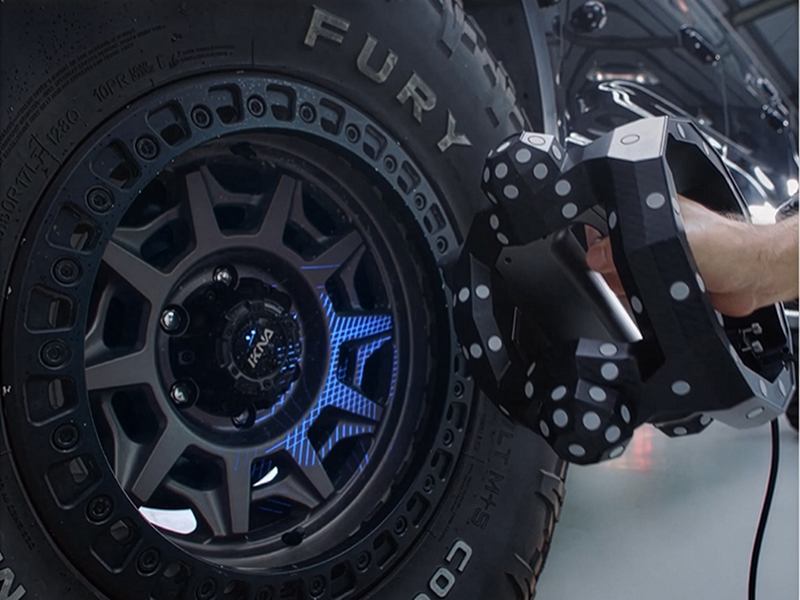

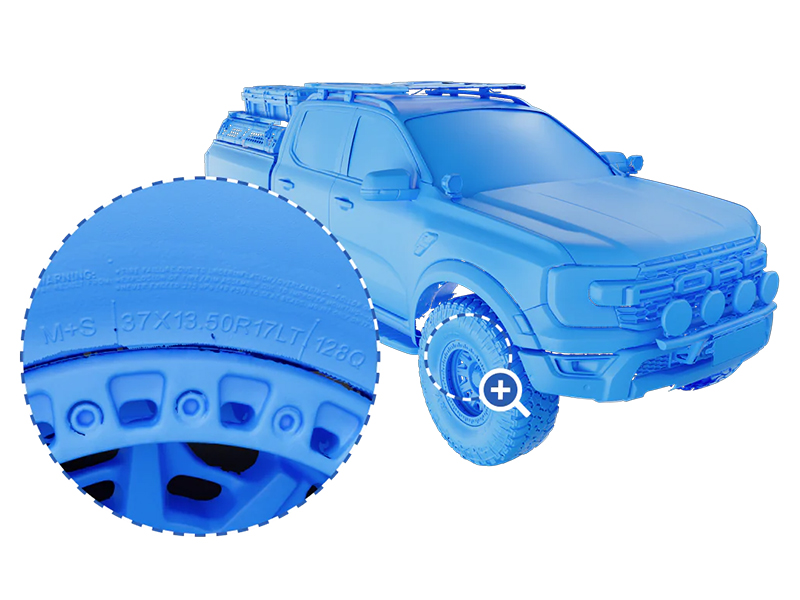

適用事例

主な仕様

Scanner部

項目	仕様
シングルフレーム正確度	0.02mm
動作距離	200～400mm
スキャン範囲（最小距離時）	160×70mm（200mm離れた時）
スキャン範囲（最大距離時）	300×215mm（400mm離れた時）
データ取得速度	1,500,000点/秒
本体寸法	295×295×205mm
本体重量	1.2kg
レーザ光	クラス1青色レーザ

Tracker部

項目	仕様
対応サイズ	0.01～6m
体積精度（トラッキングシステム）	0.025mm+0.04mm×L(m)
動作距離	1500mm～4000mm
測定範囲	1400×1050mm(1500mm離れたとき) 2800×2800mm(4000mm離れたとき)
本体重量	1.8kg
本体寸法	810×115×101mm(三脚除く)
